合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 氣凝膠的合成方法及干燥方法一覽
> 表面活性劑對?納米碳纖維CNFs在水性體系中分散性的影響（二）
> 表面活性劑對?納米碳纖維CNFs在水性體系中分散性的影響（一）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（三）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（二）
> 納米熔鹽形成機理、表面張力測定及影響因素研究（一）
> ?《Nature》論文致謝欄?？停撼⒘刻炱降纳锬ぱ芯款嵏残詰?/a>
> Na2CO3溶液與模擬油反應不同時間后產物的界面張力、剪切黏度（二）
> Na2CO3溶液與模擬油反應不同時間后產物的界面張力、剪切黏度（一）
> 耐擦刮無膠消光膜制備方法、高表面張力與收解卷順暢性的平衡（二）
拉筒法測定LiF-CaF2-Yb2O3體系的表面張力及變化規律
來源： 《有色金屬科學與工程》 瀏覽 998 次 發布時間:2024-08-08

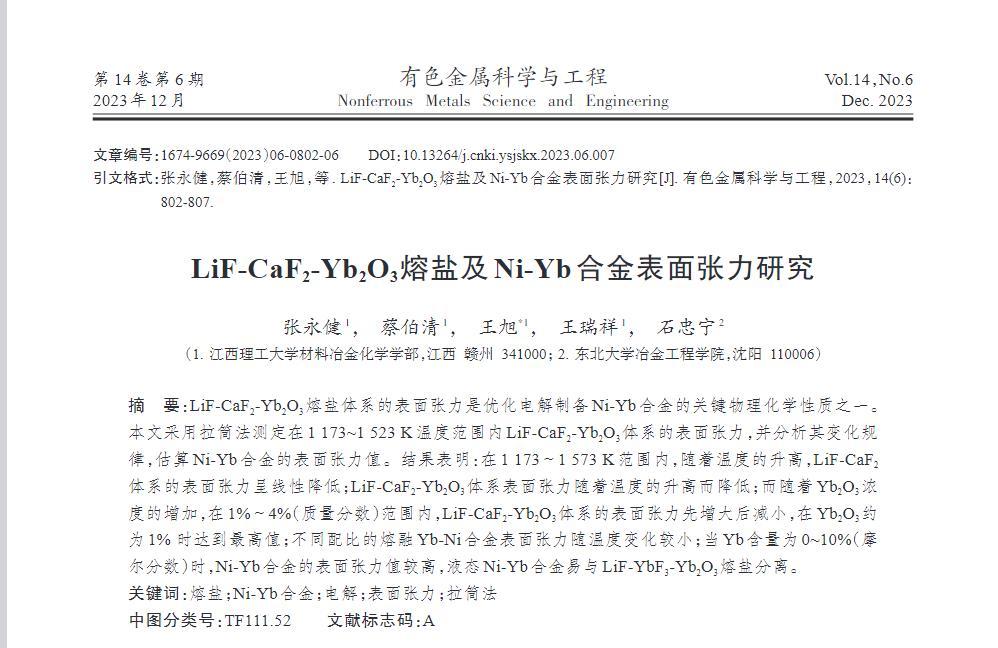

LiF-CaF2-Yb2O3熔鹽體系的表面張力是優化電解制備Ni-Yb合金的關鍵物理化學性質之一。本文采用拉筒法測定在1173~1523 K溫度范圍內LiF-CaF2-Yb2O3體系的表面張力，并分析其變化規律，估算Ni-Yb合金的表面張力值。
結果表明：在1173~1573 K范圍內，隨著溫度的升高，LiF-CaF2體系的表面張力呈線性降低;LiF-CaF2-Yb2O3體系表面張力隨著溫度的升高而降低；而隨著Yb2O3濃度的增加，在1%~4%(質量分數)范圍內，LiF-CaF2-Yb2O3體系的表面張力先增大后減小，在Yb2O3約為1%時達到最高值；不同配比的熔融Yb-Ni合金表面張力隨溫度變化較?。划擸b含量為0~10%(摩爾分數)時，Ni-Yb合金的表面張力值較高，液態Ni-Yb合金易與LiF-YbF3-Yb2O3熔鹽分離。
