少妇被猛男粗大的猛进出-少妇被爽到高潮喷水久久欧美精品-少妇被爽到高潮在线观看-少妇被又大又粗又爽毛片-少妇被又大又粗又爽毛片久久黑人-少妇被躁到高潮A片免费

芬蘭Kibron專(zhuān)注表面張力儀測(cè)量技術(shù),快速精準(zhǔn)測(cè)量動(dòng)靜態(tài)表面張力

熱線:021-66110810,56056830,66110819,66110690,13564362870 Email: [email protected]

合作客戶(hù)/


拜耳公司

同濟(jì)大學(xué)

同濟(jì)大學(xué)


聯(lián)合大學(xué)

寶潔公司

美國(guó)保潔

強(qiáng)生=

美國(guó)強(qiáng)生

瑞士羅氏

瑞士羅氏

當(dāng)前位置首頁(yè) > 新聞中心

C72-MPB氟醚磷酸膽堿表面活性劑表面張力、泡沫/潤(rùn)濕性能測(cè)定(二)

來(lái)源:化學(xué)學(xué)報(bào) 瀏覽 453 次 發(fā)布時(shí)間:2025-01-14

2結(jié)果與討論


2.1氟醚磷酸膽堿的合成


我們合成了一種短鏈氟醚磷酸膽堿C72-MPB(圖2),結(jié)果如下。

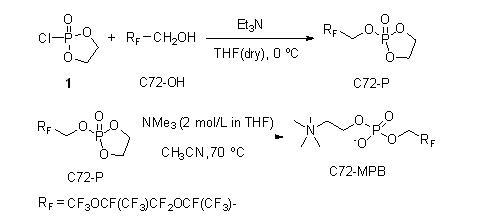

圖2 C72-MPB磷酸膽堿的合成


我們將原料1和C72-OH等物質(zhì)的量比混合,以超干四氫呋喃(THF)為溶劑,在0℃下進(jìn)行反應(yīng),2 h后通過(guò)核磁氫譜(1H NMR)觀測(cè)到有產(chǎn)物生成。但原料C72-OH的轉(zhuǎn)化率僅為50%(表1,Entry 1)。因此,我們對(duì)反應(yīng)物的比例、反應(yīng)時(shí)間做進(jìn)一步優(yōu)化。結(jié)果顯示:在原料1與原料C72-OH物質(zhì)的量比為2∶1,反應(yīng)時(shí)間為2 h的條件下,原料C72-OH可完全轉(zhuǎn)化(表1,Entry 3)。接下來(lái),我們將中間體C72-P與3 equiv.三甲胺(2 mol/L in THF)溶解在乙腈中,在70℃下反應(yīng)48 h,高產(chǎn)率得到目標(biāo)產(chǎn)物C72-MPB.用類(lèi)似方法合成了結(jié)構(gòu)相似的氟碳表面活性劑6:2-MPB(表2),并對(duì)比了C72-MPB與6:2-MPB的表面活性性能。

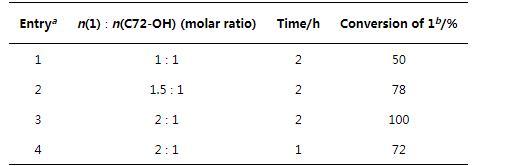

表1第一步反應(yīng)條件篩選

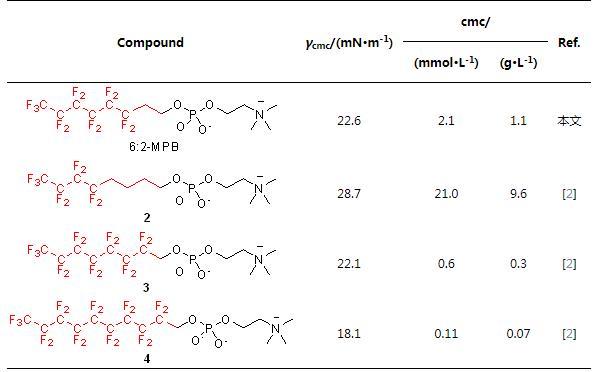

表2文獻(xiàn)中報(bào)道的磷酸膽堿表面活性劑


2.2表面張力測(cè)試


分別配制C72-MPB和6:2-MPB水溶液,測(cè)試不同濃度下的表面張力,如圖3和表3所示,C72-MPB和6:2-MPB的臨界膠束濃度均為1.1 g/L。然而,兩種表面活性劑在臨界膠束下的表面張力(γcmc)有明顯差距,C72-MPB和6:2-MPB的γcmc分別為17.1 mN/m和22.6 mN/m(圖3)。

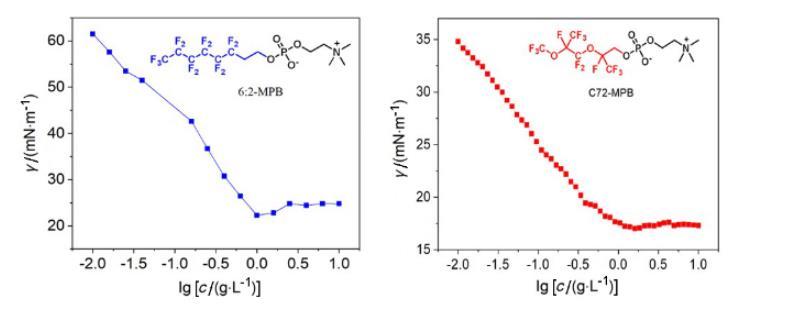

圖36:2-MPB和C72-MPB的γ-lg c曲線

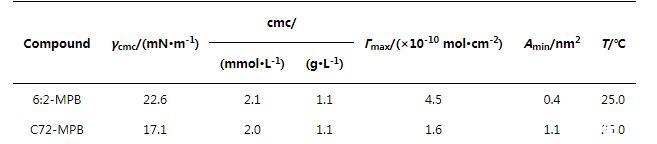

表3磷酸膽堿氟表面活性劑的表面活性數(shù)據(jù)


我們將文獻(xiàn)中的氟磷酸膽堿進(jìn)行對(duì)比,如表2所示,6:2-MPB與化合物2、3、4對(duì)比,疏水鏈段含氟量越高(2<6:2-MPB<3<4),降低表面張力的能力越強(qiáng),即γcmc越低。然而,對(duì)比化合物4與帶有氟醚疏水鏈段的C72-MPB,發(fā)現(xiàn)化合物4的含氟量大于C72-MPB,但4(γcmc=18.1 mN/m)的γcmc卻大于C72-MPB(γcmc=17.1 mN/m)。含有氟醚鏈段的C72-MPB降低表面張力的能力更強(qiáng),我們認(rèn)為氧原子的插入使膠束結(jié)構(gòu)排布發(fā)生改變,是影響表面張力的主要因素。


2.3表面性能的探究

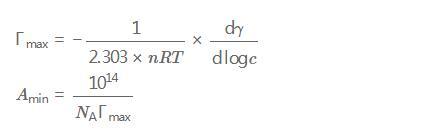

我們進(jìn)一步探究了C72-MPB與化合物6:2-MPB表面性能的差異,使用Gibbs方程對(duì)rcmc的值進(jìn)行計(jì)算,由rcmc進(jìn)一步計(jì)算在cmc處每個(gè)分子在空氣~水界面的表面活性劑所占面積,即Amin:

氟磷酸膽堿為兩性表面活性劑,其n值為1,R為氣體常數(shù)(8.314 J?mol-1?K-1),T為絕對(duì)溫度,γ和c分別為表面活性劑的表面張力和水溶液濃度。NA是阿伏加德羅常數(shù)(6.022×1023 mol-1)。


結(jié)果表明:兩個(gè)化合物雖然疏水碳鏈長(zhǎng)度相似,但rmax和Amin差異很大。6:2-MPB的Amin與rmax(0.4 nm2,4.5×10-10 mol/cm2)與C72-MPB(1.1 nm2,1.6×10-10 mol/cm2)變化一倍左右,進(jìn)一步說(shuō)明氧原子的插入改變了分子在水~空氣界面上的排列方式。因此,兩種含氟鏈段的磷酸膽堿呈現(xiàn)出截然不同的表面活性,因此它們?cè)趯?shí)際應(yīng)用中也會(huì)各有所長(zhǎng)。C72-MPB表現(xiàn)出更強(qiáng)的降低表面張力的能力,因此我們進(jìn)一步對(duì)C72-MPB的泡沫性能進(jìn)行探究。


2.4泡沫性能的探究


泡沫發(fā)泡性和穩(wěn)定性是表征泡沫性能的重要參數(shù)。我們配制了不同質(zhì)量分?jǐn)?shù)的C72-MPB水溶液,對(duì)其泡沫性能進(jìn)行測(cè)試。


2.4.1泡沫發(fā)泡倍數(shù)的測(cè)定


泡沫的發(fā)泡倍數(shù)、泡沫高度、泡沫體積是評(píng)價(jià)泡沫性能的重要指標(biāo)。發(fā)泡倍數(shù)α的計(jì)算公式為:

其中V1為表面活性劑溶液的最大發(fā)泡體積,V0為表面活性劑溶液的初始體積。


實(shí)驗(yàn)結(jié)果表明,1 g/L的C72-MPB和2 g/L的C72-MPB的表面活性劑溶液發(fā)泡倍數(shù)分別為3.3和3.5(見(jiàn)表4),屬于低倍泡沫液,不同濃度下泡沫高度與泡沫體積隨時(shí)間變化見(jiàn)圖4a,4b.

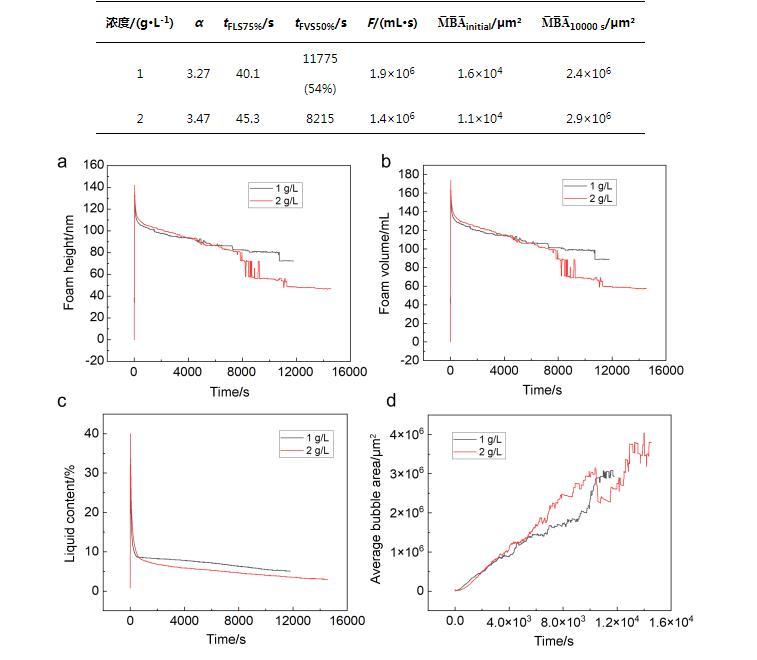

表4 C72-MPB的泡沫性能參數(shù)

圖4表面活性劑水溶液中泡沫性能的表征。(a)泡沫高度的比較。(b)泡沫體積比較。(c)表面活性劑中液體含量的比較。(d)平均氣泡面積的比較


国产成人精品无码一区二区老年人 | 亚洲av片一区二区三区 | 又湿又紧又大又爽a视频国产 | 又粗又大又硬毛片免费看 | 欧美 丝袜 自拍 制服 另类 | 99国产精品久久久久久久日本竹 | 亚洲区小说区图片区qvod | 狠狠色狠狠色综合日日不卡 | 91看片淫黄大片欧美看国产片 | 俄罗斯午夜影院 | 少妇愉情理伦片丰满丰满午夜 | 夜夜爽一区二区三区精品 | 亚洲熟女少妇一区二区 | 免费成人在线观看视频 | a级毛片高清免费视频就 | 国产精品久久久久久久久久免费 | 91九色麻豆| 国产精品久久久久久久妇 | 久久精品九九亚洲精品 | 亚洲色偷拍区另类无码专区 | 国产精品亚洲精品日韩已方 | 欧美乱妇高清无乱码 | 中国凸偷窥xxxx自由视频妇科 | 成人看片在线观看免费 | 少妇被又大又粗又爽毛片久久黑人 | 国产日产欧洲无码视频 | 日韩夜夜高潮夜夜爽无码 | 成年人在线免费观看视频网站 | 波多野结衣av无码久久一区 | 久久亚洲av午夜福利精品一区 | 92国产福利午夜757小视频 | 鲁鲁鲁爽爽爽在线视频观看 | 亚洲а∨天堂久久精品2021 | 国产精品v欧美精品v日韩精品 | 天躁夜夜躁狼狠躁 | 精品欧美日韩一区二区三区 | 全部免费毛片在线播放 | 洗澡被公强奷30分钟视频 | 国产探花在线精品一区二区 | 国产一区二区三区成人久久片 | 成熟人妻换xxxx |
