少妇被猛男粗大的猛进出-少妇被爽到高潮喷水久久欧美精品-少妇被爽到高潮在线观看-少妇被又大又粗又爽毛片-少妇被又大又粗又爽毛片久久黑人-少妇被躁到高潮A片免费

芬蘭Kibron專注表面張力儀測量技術,快速精準測量動靜態表面張力

熱線:021-66110810,56056830,66110819,66110690,13564362870 Email: [email protected]

合作客戶/


拜耳公司

同濟大學

同濟大學


聯合大學

寶潔公司

美國保潔

強生=

美國強生

瑞士羅氏

瑞士羅氏

當前位置首頁 > 新聞中心

表面張力儀應用:研究活性磁化水對無煙煤塵的濕潤作用(二)

來源:北京理工大學學報 瀏覽 88 次 發布時間:2025-03-06

3結果與討論


3.1煤的濕潤性


圖1為本實驗所選煤樣的接觸角測試結果圖,由圖可以看出,煤樣的接觸角為74.2°,相較于其他類型的煤(接觸角為20.55°,22.34°,34.23°和29.75°),其接觸角明顯偏大,具有較強的疏水性。

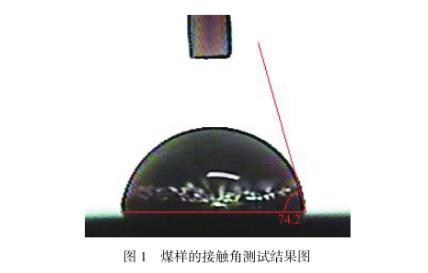

圖1煤樣的接觸角測試結果圖


表1為煤樣的工業分析結果,其水分為1.97%.根據XU等的研究結論,煤塵的水分越大,濕潤性越好,其實驗所用煤樣的水分分別為1.44,1.84,1.28,3.71,1.42,5.83,5.52,6.17.與之相較,所選煤樣水分小于2%,為低水分煤樣,濕潤性較差。

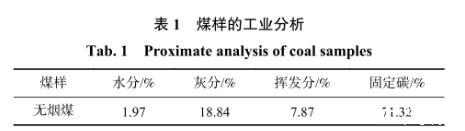

表1煤樣的工業分析


3.2不同表面活性劑溶液的濕潤性


如圖2所示,4種溶液隨著濃度的增加,表面張力逐漸趨于穩定。十二烷基磺酸鈉溶液質量分數大于0.20%時,溶液表面張力趨于穩定。表面張力最小時,溶液質量分數為0.30%.十二烷基硫酸鈉(SDS)溶液質量分數大于0.05%時,溶液表面張力趨于穩定。表面張力最小時,溶液質量分數為0.15%.十二烷基苯磺酸鈉(SDBS)質量分數大于0.15%時,溶液表面張力趨于穩定。表面張力最小時,溶液質量分數為0.30%.塵克C&C溶液質量分數大于0.05%時,溶液表面張力趨于穩定。表面張力最小時,溶液質量分數為0.10%.由圖可以看出,相較于十二烷基苯磺酸鈉(SDBS)和十二烷基磺酸鈉,十二烷基硫酸鈉(SDS)和塵克C&C可以較大程度地降低溶液的表面張力,提高溶液對低水分無煙煤顆粒的濕潤性。同時,考慮到塵克C&C溶液具有無腐蝕、無污染、可生物降解、不造成二次污染的特性,最終選擇質量分數0.10%塵克C&C溶液作為最優表面活性溶液。

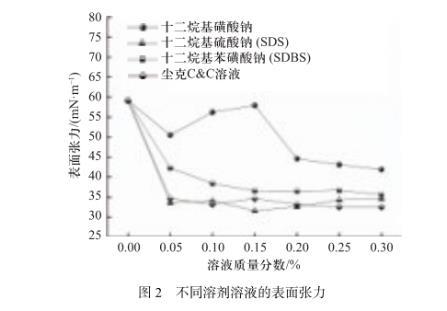

圖2不同溶劑溶液的表面張力


3.3溶液表面張力隨磁化強度的變化


如圖3所示,磁化5 min后的礦井靜壓水和質量分數0.10%塵克C&C溶液表面張力會降低,最大降低幅度分別為7.28%和7.54%.最佳磁場強度均為300 mT.

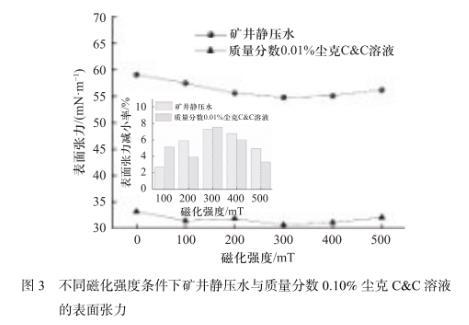

圖3不同磁化強度條件下礦井靜壓水與質量分數0.10%塵克C&C溶液的表面張力


無論礦井靜壓水還是質量分數0.10%塵克C&C溶液,隨著磁場強度的增加,其溶液表面張力先減小后增大。這是因為磁場的施加可使溶液發生三方面的變化,分別是:①磁場可破碎水分子簇,使之成為許多小分子體,從而減弱其表面張力。②磁場可使溶液分子之間的氫鍵斷裂,使得溶液具有更強的極性,更容易與煤表面的懸鍵結合,從而濕潤煤體。③適當的磁場會使得溶液表面的親水基團更加致密,從而增強溶液的濕潤性。磁場強度的增加,使得這三方面的影響逐漸增大,表現為溶液的表面張力逐漸減小。然而,過度的磁化可使溶液表面的親水基團脫落,使得溶液濕潤性變差,表現為過度磁化后溶液表面張力逐漸增加。


由圖3可知,質量分數0.10%塵克C&C溶液的表面張力為33.2 mN/m.加入質量分數0.10%塵克C&C試劑,使得溶液表面張力由59.1 mN/m下降到33.2 mN/m,下降幅度為43.82%.磁化強度為300 mT,磁化5 min的礦井靜壓水的表面張力為54.8 mN/m.最佳磁化強度下,礦井靜壓水的表面張力由59.1 mN/m下降到54.8 mN/m,下降幅度為7.28%.由此可知,與試劑對溶液濕潤性的提升效果相比,磁化作用對溶液濕潤性的提升較小。


3.4溶液表面張力隨磁化時間的變化


確定最優磁化時間,對磁化裝置設計及經過磁化裝置時的流量參數控制很重要。如圖4(a)所示,在300 mT的磁化強度下,磁化時間超過60 s時,礦井靜壓水和質量分數0.10%塵克C&C溶液表面張力逐漸趨于穩定。磁化強度為300 mT,磁化時間60 s時,礦井靜壓水和質量分數0.10%塵克C&C溶液表面張力最小,分別為52.0,31.5 mN/m.

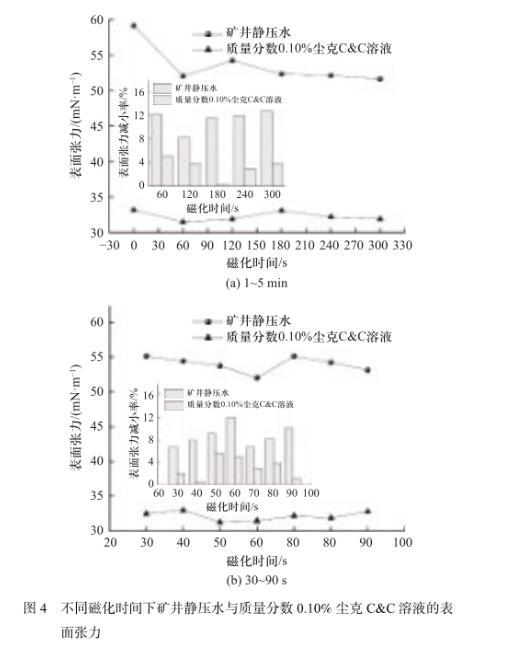

圖4不同磁化時間下礦井靜壓水與質量分數0.10%塵克C&C溶液的表面張力


為了確定最優磁化時間,分別測定了磁場強度為300 mT,磁化時間為30,40,50,60,70,80,90 s時的溶液表面張力。由圖4(b)可以看出,磁化時間在30——90 s范圍內,礦井靜壓水的表面張力波動性變化,磁化時間為60 s時,礦井靜壓水的表面張力最小。而質量分數0.10%塵克C&C溶液的表面張力在50 s時有一個明顯的拐點,之后表面張力趨于穩定。拐點處,質量分數0.10%塵克C&C溶液表面張力最小。磁場強度為300 mT,質量分數0.10%的塵克C&C溶液的最佳磁化時間為50 s.


表面張力儀應用:研究活性磁化水對無煙煤塵的濕潤作用(一)

表面張力儀應用:研究活性磁化水對無煙煤塵的濕潤作用(二)

表面張力儀應用:研究活性磁化水對無煙煤塵的濕潤作用(三)

女人张开腿让男人桶爽 | 亚洲色成人www永久在线观看 | av天堂永久资源网 | 国产欧美亚洲精品a第一页 国产色无码精品视频国产 国产成人亚洲精品 | 亚洲av无码乱码在线观看性色 | 国产精品第一区第27页 | 国产精品女同一区二区 | 天天操夜夜操 | 久久精品熟女亚洲av麻豆 | 国产亚洲欧美另类第一页 | 蜜桃臀无码内射一区二区三区 | 亚洲av成人片色在线观看 | 午夜一区欧美二区高清三区 | 国产一区二区三区不卡av | 黄页网站在线免费观看 | 亚洲成a人片在线观看无码 中文无码熟妇人妻av在线 | 人妻在卧室被老板疯狂进入 | 狠狠色噜噜狠狠狠狠7777米奇 | 精品少妇人妻av一区二区 | 免费观看性行为的视频网站 | 妺妺窝人体色www婷婷 | 欧美激情肉欲高潮视频 | 免费av片在线观看网址 | 国产香蕉影视院 | 丰满少妇69激情啪啪无 | 好吊妞欧美高清免费视频 | 日韩加勒比一本无码精品 | 激情综合丁香五月 | 亚洲av无码一区二区一二区 | 99久久精品国产一区二区 | 亚洲精品久久久无码av片软件 | 国产99久久亚洲综合精品 | 亚洲婷婷综合色高清在线 | 一二区成人影院电影网 | 最近中文字幕视频高清 | 精品亚洲国产成人 | 久久96国产精品久久久 | 黄色小视频在线观看免费 | 亚洲国产精品嫩草影院久久 | 99精品久久久久久久婷婷 | 国产av无码专区亚洲av桃花庵 |
